Peiriant Bloc Concrit Zn2000c

Mae ZN2000C yn fodel hunanddatblygedig. Fe'i nodweddir gan lefel uchel o ddeallusrwydd ac awtomeiddio, ac mae'n gwneud defnydd llawn o dechnolegau blaengar uwch-dechnoleg megis digideiddio a system wybodaeth, a ddefnyddir yn helaeth wrth adeiladu trefi newydd a dinasoedd sbwng.

Nodweddion:

Tabl Dirgryniad Deuol, wyth Offer Servo Motors (Dewisol)

Cynulliad Modiwlaidd ar gyfer Cynnal a Chadw Haws Mwy o fathau amrywiol o frics a gynhyrchir

Capasiti uwch, cynhyrchiant uwch

Pallet size 1400x1400/1300mm

Ardal ffurfio 1320x1350/1250mm

Uchder y cynnyrch 40-500mm

Nifer y blociau Brics Hollow: 18 bloc/mowld (390x190x190mm)

Brics safonol: 105 bloc/mowld (240x115x53mm)

Brics Ffordd: 66 bloc/mowld (200x100x60mm)

Maint offer oddeutu. 10,000

Tua. 4,700

Tua. 3,400

System Dirgryniad Uchafswm grym cyffroi dirgryniad Tabl: 200/kN

Uchafswm grym cyffroi pen y wasg: 40/kn

Paramedrau Trydanol Cyfanswm Pwer (Cyfeirnod): 231/kW

Diagram sgematig o samplau brics a gynhyrchir gan yr offer

Manteision Technegol

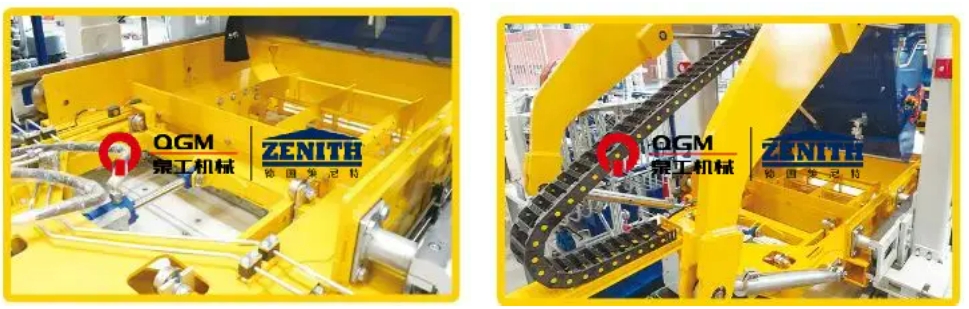

1. Dyluniad ffrâm o ansawdd uchel o fersiwn Almaeneg

Mae ffrâm y prif ffrâm yn mabwysiadu'r strwythur ffrâm weldio cryfder uchel a ddyluniwyd gan dechnoleg patent Zenit, sy'n cael ei weldio gan y dur adran arbennig wedi'i haddasu, gyda dyluniad rhesymol, hyd yn oed weldio hardd, ac mae'r ffrâm gyfan yn cael y driniaeth dirgryniad sy'n heneiddio i sicrhau o ansawdd uchel a sefydlogrwydd uchel y ffrâm. Mae'r broses ddylunio strwythurol uwch yn gwneud y prif ffrâm yn ehangu, a gellir ychwanegu swyddogaeth agor a chau'r mowld ochr, swyddogaeth echdynnu craidd (bwrdd), swyddogaeth mewnblannu bwrdd polystyren, ac ati.

System newid mowld cyflym 2.Automatig

Pan fydd y mowld yn cael ei drosglwyddo i safle'r gwesteiwr, mae ei system godi yn gwireddu newid mowld awtomatig ar y ddyfais newid mowld cyflym. Mae'r mowldiau uchaf ac isaf yn cael eu clampio'n awtomatig yn niwmatig, sy'n ddiogel, yn effeithlon, yn syml i'w gweithredu ac yn gyfleus i'w cynnal. Mae'n cynnwys yn bennaf:

Dyfais clampio llwydni niwmatig: mae'n cynnwys braced llwydni a gwiail clampio niwmatig yn bennaf ar y ddwy ochr, sy'n cynorthwyo i glampio a thrwsio'r mowldiau a lleddfu pan fydd y peiriant cynnal yn cynnal cyn-ddirgryniad a phrif ddirgryniad, er mwyn cyflawni'r effaith dirgryniad gorau ac estyn bywyd gwasanaeth y mowldiau.

Dyfais cloi indenter niwmatig: Mae'r indenter wedi'i bennu gan y ddyfais clampio gyda bag awyr, a all ddisodli'r indenter yn hawdd ac yn gyflym, byrhau amser amnewid a gosod mowld, a sicrhau docio'r ffrâm llwydni isaf a'r indenter uchaf yn gywir.

Dyfais Mewnosod Mowld Trydan: Defnyddir y ddyfais mowntio mowld i osod y mowldiau yn y prif beiriant ac i fwydo a thynnu'r mowldiau o'r peiriant trwy'r braced mowld trydan, y gellir ei gymhwyso i'r rhan fwyaf o'r mowldiau yn y farchnad, a gellir defnyddio cromfachau mowld arbennig ar gyfer mowldiau arbennig.

Mold Changing Device: Installed on the frame of the main machine, it is used for lifting and loading the molds when changing the molds, equipped with electric chain hoist and electric walking device.

3. Systemau saernïo

4. System Dirgryniad Servo “Ultra-Deinamig”:

Mae technoleg dirgryniad servo “ultra-ddeinamig” yn fath o system ddirgryniad hunan-addasol effeithlonrwydd uchel a ddyluniwyd yn arbennig ar gyfer peiriannau brics; Gall y modur servo wneud yr ymateb cyflymaf yn yr amser ymateb byrraf, gan wireddu'r perfformiad dirgryniad uchaf, gan leihau faint o sment a ddefnyddir a byrhau'r cylch cynhyrchu, gan gynhyrchu cynhyrchion concrit cymhariaeth uchel; Gall y system ddirgryniad addasu'n hyblyg i anghenion gwahanol gynhyrchion concrit. Gall y modur servo wneud yr ymateb cyflymaf yn yr amser ymateb byrraf i wireddu'r perfformiad dirgryniad uchaf, a all leihau faint o sment, byrhau'r cylch cynhyrchu, a chynhyrchu cynhyrchion concrit cryno iawn; Gellir addasu'r system ddirgryniad yn hyblyg i anghenion cynhyrchu gwahanol gynhyrchion concrit.

8 uned dirgryniad gyda chydbwysedd mecanyddol wedi'i osod yn unigol gan 8 gyriant servo;

8 modur servo, wedi'u gosod yn unigol ar drawstiau ynysu dirgryniad allanol y cynhalwyr modur;

5. System Rheoli Servo Cywir

Trwy'r adborth signal, gellir cwblhau'r cyfnod a chyflymder dirgryniad, rheoli cynnig cydamserol, wrth gefn cyflym, mewn cyfnod byr o ddirgryniad amser a dileu dirgryniad, i helpu i fyrhau'r cylch mowldio, a gwell effaith brecio. Trwy leoliad a dolen gaeedig dwbl a chyflymder, rheolwch y grym cyffroi yn unig sy'n gweithredu i'r cyfeiriad fertigol, y mwyaf o'r grym cyffroi effeithiol, ac ar yr un pryd osgoi'r difrod grym cyffroi llorweddol i'r peiriant, estyn oes gwasanaeth yr offer, a gallu gwneud gwahanol leoliadau ar gyfer gwahanol ofynion cynnyrch, a chynhyrchu cynhyrchion o ansawdd uchel.

Mae pen y wasg, ffrâm llwydni, car agregau a char ffabrig yn cael eu rheoli gan falf gyfeiriadol gyfrannol gydag adborth sbwlio, sydd ag amser ymateb cyflym; Mabwysiadir y dull rheoli dolen gaeedig o synhwyrydd dadleoli/silindr falf gyfeiriadol amgodiwr-PLC-proportional, sy'n gwneud y rheolaeth yn fwy cywir, a gweithred y silindr yn gyflymach ac yn fwy sefydlog; Mae'r orsaf hydrolig yn mabwysiadu pwmp piston amrywiol, nad yw'n allbwn yr olew pwysau ac yn dadlwytho'r pwmp pan fydd y system hydrolig yn cyrraedd y pwysau penodol i leihau'r defnydd o ynni; Mae'r orsaf hydrolig yn mabwysiadu cyflenwad olew ategol cronnwr, sy'n lleihau'r defnydd o ynni; ac mae'r orsaf hydrolig yn mabwysiadu cyflenwad olew ategol cronnwr, sy'n lleihau'r defnydd o ynni ac yn lleihau'r defnydd o ynni. Mae'r orsaf hydrolig yn mabwysiadu cyflenwad olew ategol cronnwr, y gellir ei ddefnyddio ar gyfer gweithredoedd lluosog ar yr un pryd, ac mae pwysau'r system hydrolig yn sefydlog; Mae gan y system hydrolig synwyryddion pwysau, y gellir eu harddangos ar y panel gweithredu i'w gweld yn hawdd; Mae gan y system hydrolig synwyryddion tymheredd, oeryddion a gwresogyddion, a all reoli'r tymheredd olew yn effeithiol, fel bod gan yr olew hydrolig berfformiad da.

6. Systemau Hydrolig
